LDG-/K 　高壓電磁流量傳感器

一  概述

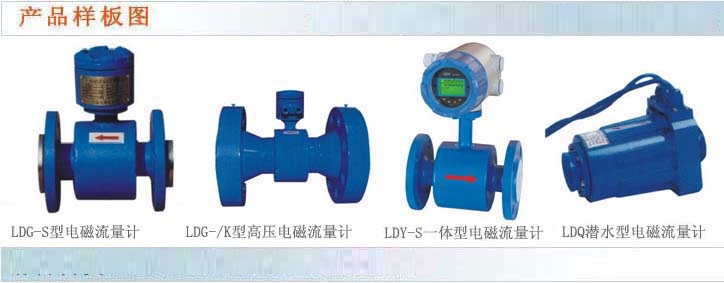

  　LDG-S系列電磁流量計口徑從10mm到1200mm。主要用于化工，鋼鐵，煤炭，給排水，造紙，食品，紡織印染等工業領域。測量酸，堿，鹽等強腐蝕性及液固兩相流體的體積流量，可與顯示，記錄儀表積算器或調節器配套，對流量進行檢測，積算，調節和控制，并可實現信號的遠距離傳送。儀表的安裝形式有一體式和分體式。

 　 LDY-S系列一體式電磁流量計由LDG-S型電磁流量傳感器和轉換器配套組成一組，口徑從10mm至1200mm，其結構緊湊，安裝方便，測量精度高，抗干擾性好。

 　  LDG-/K型高壓電磁流量計專門用于石油勘查，地質或油田系統測量高壓條件下泥漿高壓注水等介質的流量。

  LDQ潛水型電磁流量計是國家環保局推薦使用的污水排放用明渠流量?jī)x表。

  　我公司本著“關注客戶，開闊進取”的質量方針。選用****的人才貫徹ISO9000標準采用，先進技術，配備精良設備，提高和改進產品質量和完善的售后服務，把我們****的產品和服務奉獻給廣大客戶，滿足顧客的要求。

二 工作原理

 　 傳感器是根據法拉第電磁感應原理工作的，如圖一所示。在測量管軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管在交變磁場中磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢，此感應電勢由測量管上兩個檢測電機檢出，數值大小如下所示：

                      E=KBVD

式中： E—感應電勢；     D—測量管內徑；

       B—磁感應輕度；   V—平均流速；

       K—與磁場分布及軸向長度有關系的系數；

三、性能簡介

口徑 ：DN50-100

電機材料：1Cr18Ni9Ti

內襯材料：氯丁橡膠 聚氨酯橡膠

介質：導電性液體（含固液二相）

介質導電率 ： ＞20μ s/cm

配套精確度等級： 0.5  1.0

流速范圍：0.5m/s~10m/s

工作溫度：≤80℃（橡膠襯里）/// ≤45℃（聚氨酯襯里）

工作壓力：32 Mpa~10 Mpa

工作電流：≤0.5A配LDZ-4B,4B(S)型 ///  ≤0.25A配LDZ-5型 LDZ-6型

防護等級：標準型IP65（防噴水）/// 特殊型IP67（防浸水）

配　套：LDZ-4B,4B(S)型

轉換器型號：LDZ-5型 LDZ-6型

輸出型號：0~10mA DC或4~20mA DC /// 1~5000Hz(配LDZ-6型)

通訊接口：RS485,RS232C(配LDZ-6型)

適用電源： 傳感器由轉換器供電 /// 傳換器電源 220V 50Hz ///  *24V DC(配LDZ-6型)

應　用：高壓注水  高壓條件下泥漿 /// 水泥漿測量

法蘭連接：由任連接

法蘭連接：國際GB/T9115.4-2000等

產品標準：QYXYS   13-2002

安裝形式：分體式

 五 電磁流量計口徑的選擇

5.1選擇傳感器的口徑與連接的工藝管道口徑相同

   傳感器通常選用與工藝管道相同的口徑，這樣安裝方便。但它的前提是管內流體的流速應在常用范圍內。一般工業用電磁流量計的滿量程流速范圍為1~4m/s?？砂床煌臏y(cè)量對象選擇。

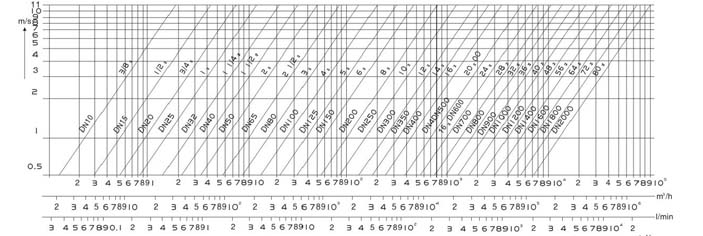

列如：對于帶有顆粒的易造成磨損的流體，常用流速≤3m/s；對于易粘附管壁的流體，常用流速≥2m/s。流量，流速與口徑三者關系見圖7。

5.2選擇傳感器的口徑與連接的工藝管道口徑不相同

這種選擇適用以下幾種情況：

A、管道內的流速偏低，工藝流量又較穩定，為滿足儀表對流速范圍的要求，在儀表部分提高流速，選擇傳感器口徑小于工藝管道口徑，在傳感器的前后加接異徑管。

B、從價格上考慮，對于大口徑的電磁流量計，口徑越大，價格越高。對管道內流速偏低，工藝參數較穩定的情況，可選用口徑嬌小的傳感器。這不僅可使儀表運行在較好的工作狀態下，還可降低儀表的投資費用。

5.3加裝異徑管應注意的問題

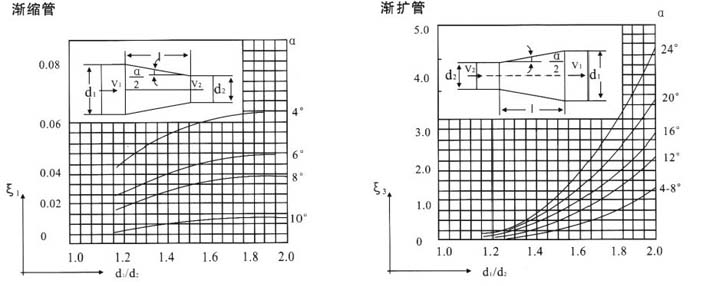

A、異徑管錐角的選擇

  　 為了在安裝異徑管后不過多影響流速場的分布，不影響電磁流量計的精度，要求異徑管的中心 a不大于15°，越小越好。這樣可把異徑管視為直管段的一部分。

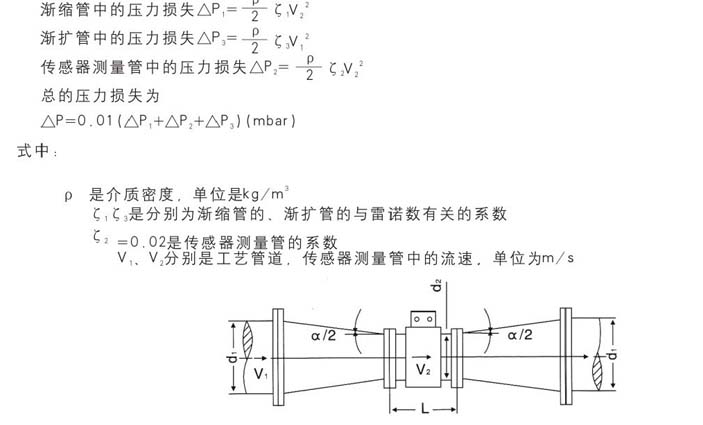

B、加裝異徑管會產生壓力損失，總的壓力損失有三部分組成

 六 電極材料的選擇

　　根據被測介質的腐蝕性，由用戶負責選定。對一般介質，可查有關防腐手冊，選定電極材料。對混酸等成分復雜的介質，應做掛片試驗。

◇電極材料的耐腐蝕性能（僅供參考）

7.寸里材料的選擇

應根據被測介質的腐蝕性，磨損性及溫度來選擇

◇常用襯里材料的性能極其適用范圍
