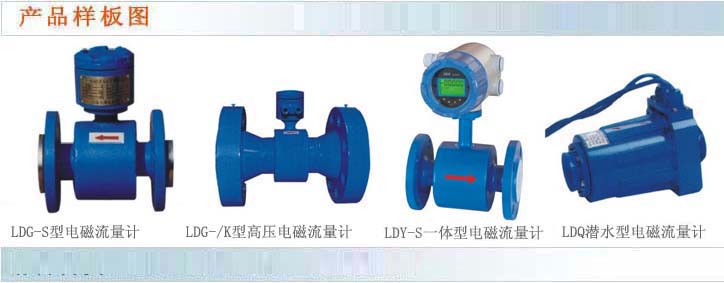

LDY-S系列 一體型電磁流量計
一 概述
LDG-S系列電磁流量計口徑從10mm到1200mm。主要用于化工，鋼鐵，煤炭，給排水，造紙，食品，紡織印染等工業領域。測量酸，堿，鹽等強腐蝕性及液固兩相流體的體積流量，可與顯示，記錄儀表積算器或調節器配套，對流量進行檢測，積算，調節和控制，并可實現信號的遠距離傳送。儀表的安裝形式有一體式和分體式。
LDY-S系列一體式電磁流量計由LDG-S型電磁流量傳感器和轉換器配套組成一組，口徑從10mm至1200mm，其結構緊湊，安裝方便，測量精度高，抗干擾性好。
LDG-/K型高壓電磁流量計專門用于石油勘查，地質或油田系統測量高壓條件下泥漿高壓注水等介質的流量。
LDQ潛水型電磁流量計是國家環保局推薦使用的污水排放用明渠流量?jī)x表。
我公司本著“關注客戶，開闊進取”的質量方針。選用****的人才貫徹ISO9000標準采用，先進技術，配備精良設備，提高和改進產品質量和完善的售后服務，把我們****的產品和服務奉獻給廣大客戶，滿足顧客的要求。
二 工作原理
傳感器是根據法拉第電磁感應原理工作的，如圖一所示。在測量管軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管在交變磁場中磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢，此感應電勢由測量管上兩個檢測電機檢出，數值大小如下所示：
E=KBVD
式中： E—感應電勢； D—測量管內徑；
B—磁感應輕度； V—平均流速；
K—與磁場分布及軸向長度有關系的系數；
三、性能簡介
口徑：DN10-1200
電機材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti /// Ti Ta Hb Hc等
內襯材料：聚四氟乙烯 氯丁橡膠 聚氨酯橡膠
介質：導電性液體（含固液二相）
介質導電率：＞20μ s/cm
配套精確度等級：1.0 1.5
流速范圍：0.3m/s~12m/s
工作溫度：-25℃~120℃（≤80℃橡膠襯里）///（ ≤45℃聚氨酯襯里）
工作壓力：4.0Mpa~0.6 Mpa（按口徑分）
工作電流：≤0.25A
防護等級：標準型IP65（防噴水）/// 特殊型IP67（防浸水）
輸出型號：0~10mA DC或4~20mA DC /// 頻率（脈沖）上限1-5000Hz（上線5000cp/s）
顯示：瞬時流量累積流量（正反向積算量及計算差流速，百分比，電導比，報警指示，故障整段
通訊接口：*RS485,RS232C
適用電源：220V 50Hz /// *24V DC
應用：酸堿等腐蝕液；礦漿，泥漿，紙漿等兩相液；
連接法蘭：機標JB/T81-94(口徑250-1200) // 國標GB9119-88（口徑10-200）或按用戶需要
產品標準：QYXYS 13-2002
安裝形式：一體式
型號
| A | B | ∮D1 | ∮D2 | ∮d | n-∮ | 重量 | ||
聚四氟乙烯 | 氯丁橡膠 | 聚氨酯橡膠 | |||||||
LDY-10S | 118 | / | / | 335 | 90 | 60 | 10 | 4-∮14 | 6 |
LDY-15S | 195 | / | / | 335 | 95 | 65 | 15 | 4-∮14 | 6 |
LDY-20S | 195 | / | / | 335 | 105 | 75 | 20 | 4-∮14 | 6 |
LDY-25S | 195 | / | / | 315 | 115 | 85 | 25 | 4-∮14 | 7 |
LDY-32S | 195 | / | / | 315 | 115 | 85 | 25 | 4-∮14 | 7 |
LDY-40S | 195 | / | / | 345 | 150 | 110 | 40 | 4-∮18 | 10 |
LDY-50S | 195 | 200 | 195 | 355 | 165 | 125 | 50 | 4-∮18 | 12 |
LDY-65S | 195 | 200 | 195 | 390 | 185 | 145 | 65 | 4–∮18 | 17 |
LDY-80S | 195 | 200 | 195 | 390 | 200 | 160 | 80 | 8-∮18 | 17 |
LDY-100S | 255 | 250 | 255 | 410 | 220 | 180 | 100 | 8-∮18 | 22 |
LDY-125S | 306 | 250 | 255 | 410 | 250 | 210 | 125 | 8-∮15 | 24 |
LDY-150S | 357 | 300 | 308 | 469 | 285 | 240 | 150 | 8-∮22 | 35 |
LDY-200S | 465 | 350 | 358 | 527 | 340 | 295 | 200 | 8-∮22 | 45 |
LDY-250S | 515 | 462 | / | 597 | 395 | 350 | 250 | 12-∮23 | 84 |
LDY-300S | 565 | 512 | / | 691 | 445 | 400 | 300 | 12-∮23 | 102 |
LDY-350S | 615 | 562 | / | 717 | 505 | 460 | 350 | 16-∮23 | 123 |
LDY-400S | 735 | 612 | / | 757 | 565 | 515 | 400 | 16-∮26 | 147 |
LDY-500S | 830 | 732 | / | 865 | 670 | 620 | 500 | 20-∮26 | 209 |
LDY-600S | 925 | 824 | / | 930 | 780 | 725 | 600 | 20-∮30 | 252 |
LDY-700S | 1075 | 922 | / | 1075 | 895 | 840 | 700 | 24-∮30 | 352 |
LDY-800S | 1120 | 1072 | / | 1190 | 1015 | 950 | 800 | 24-∮30 | 462 |
LDY-900S | / | 1112 | / | 1283 | 1115 | 1050 | 900 | 28-∮35 | 552 |
LDY-1000S | / | 1212 | / | 1290 | 1230 | 1160 | 100 | 28-∮35 | 682 |
LDY-1200S | / | 1212 | / | 1577 | 1405 | 1340 | 1200 | 32-∮35 | 772 |
五 電磁流量計口徑的選擇
5.1選擇傳感器的口徑與連接的工藝管道口徑相同
傳感器通常選用與工藝管道相同的口徑，這樣安裝方便。但它的前提是管內流體的流速應在常用范圍內。一般工業用電磁流量計的滿量程流速范圍為1~4m/s。可按不同的測量對象選擇。

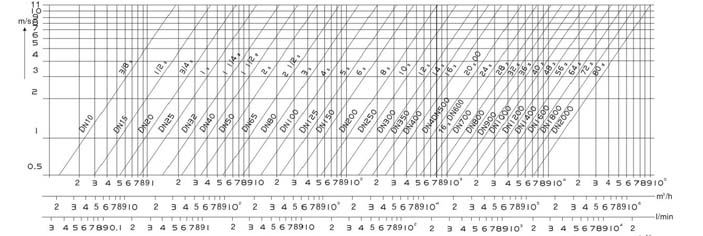

列如：對于帶有顆粒的易造成磨損的流體，常用流速≤3m/s；對于易粘附管壁的流體，常用流速≥2m/s。流量，流速與口徑三者關系見圖7。
5.2選擇傳感器的口徑與連接的工藝管道口徑不相同
這種選擇適用以下幾種情況：
A、管道內的流速偏低，工藝流量又較穩定，為滿足儀表對流速范圍的要求，在儀表部分提高流速，選擇傳感器口徑小于工藝管道口徑，在傳感器的前后加接異徑管。銷售總機：021-56697188 傳真：021-56877599
B、從價格上考慮，對于大口徑的電磁流量計，口徑越大，價格越高。對管道內流速偏低，工藝參數較穩定的情況，可選用口徑嬌小的傳感器。這不僅可使儀表運行在較好的工作狀態下，還可降低儀表的投資費用。
5.3加裝異徑管應注意的問題
A、異徑管錐角的選擇
為了在安裝異徑管后不過多影響流速場的分布，不影響電磁流量計的精度，要求異徑管的中心 a不大于15°，越小越好。這樣可把異徑管視為直管段的一部分。
B、加裝異徑管會產生壓力損失，總的壓力損失有三部分組成
D1/d2 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 0.2 |
ξ1 | 0.018 | 0.023 | 0.0255 | 0.028 | 0.03 | 0.0308 | 0.0315 | 0.0323 | 0.0332 |
ξ3 | 0.01 | 0.02 | 0.07 | 0.15 | 0.26 | 0.43 | 0.64 | 0.9 | 1.25 |
口徑 | ****流量（m3/h） | ||||||||||
10 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | 25 | |
15 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 |
20 | 1.2 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
25 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 |
40 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 |
50 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 |
65 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
80 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 160 |
100 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 160 | 200 | 250 |
125 | 40 | 50 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 |
150 | 50 | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 |
200 | 100 | 120 | 160 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 |
250 | 160 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1600 |
300 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 |
350 | 300 | 400 | 500 | 6300 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 |
400 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | 4000 |
500 | 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 8000 |
700 | 1200 | 1600 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 |
800 | 1600 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 16000 |
900 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 16000 | 20000 |
1000 | 2500 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 16000 | 20000 | 25000 |
1200 | 4000 | 5000 | 5000 | 8000 | 10000 | 12000 | 16000 | 20000 | 25000 | 30000 | |
六 電極材料的選擇
根據被測介質的腐蝕性，由用戶負責選定。對一般介質，可查有關防腐手冊，選定電極材料。對混酸等成分復雜的介質，應做掛片試驗。
◇電極材料的耐腐蝕性能（僅供參考）
材料 | 耐 腐 蝕 性 能 |
耐酸鋼 1Cr18Ni9Ti | 對硝酸，冷凝酸及其他無機酸，多種鹽及堿的溶液，有機酸，海水等腐蝕性強。對硫酸，鹽酸，氫氟酸，對沸騰的蟻酸，草酸，工業鉻酸，以及對碳酸鈉及氯，溴，碘等介質化學穩定性差，不耐蝕。 |
含鉬不銹鋼 0Cr18Ni12Mo2Ti | 對50%以下的硝酸，室溫5%以下的硫酸，堿溶液，沸騰的磷酸，蟻酸，一定壓力下的亞硫酸，海水，醋酸等介質有較強的耐腐蝕性；不耐氫氟酸，鹽酸，氯，溴，碘等介質。 |
哈氏合金B(yǎng) HastelloyB | 對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸，磷酸，氫氟酸，有機酸等非氧化性酸，堿，非氧化性鹽液的腐蝕。 |
哈氏合金C HastelloyC | 乃氧化性酸，如硝酸，混酸或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性的鹽類如Fe+3Cu+2或其他氧化劑的腐蝕。如高于常溫的氯酸鹽溶液；對海水的抗腐蝕性很好，對鹽酸等還原性酸不適用。 |
鈦Ti | 能乃海水，各種氯化物和次氯酸鹽，氧化性酸（包括發煙硝酸）有機酸，堿等腐蝕，不能耐較純的還原性酸（如硫酸鹽酸）的腐蝕。但如酸中含有氧化劑（如硝酸Fe+++Cu++）時則腐蝕性大為降低。 |
鉭 Ta | 具有優良的耐腐蝕性，和玻璃很相似，除了氫氟酸，發煙硫酸，幾乎能耐一切化學介質（包括沸點的鹽酸，硝酸和175℃以下的硫酸）的腐蝕。 在氫氧化鈉等堿中不耐腐蝕。 |
7.寸里材料的選擇
應根據被測介質的腐蝕性，磨損性及溫度來選擇
◇常用襯里材料的性能極其適用范圍
襯里材料 | 主要性能 | 適用范圍 |
聚四氟乙烯 PTFE | 1. 他是塑料種化學性能最穩定的一種材料。能耐沸騰的鹽酸，硫酸，硝酸和王水，也能耐濃堿和各種有機溶劑2.耐磨性和粘接性能差 | 1.-40℃~180℃。2.濃酸，堿等強腐蝕性介質。3.衛生類介質 |
氯丁橡膠 Neoprene | 1.有極好的彈性，高度的址斷力，耐磨性能好。2.耐一般低濃度酸，堿，鹽介質的腐蝕。不耐氧化性介質的腐蝕 | 1.≤80℃2.測一般水，污水，泥漿，礦漿。 |
聚氨酯橡膠 Polyurethane | 1.有極好的耐磨性能（相當于天然橡膠的十倍）2.耐酸，堿性能較差。 | 1.≤45℃。2.中性強磨損的礦漿，煤漿，泥漿 |
