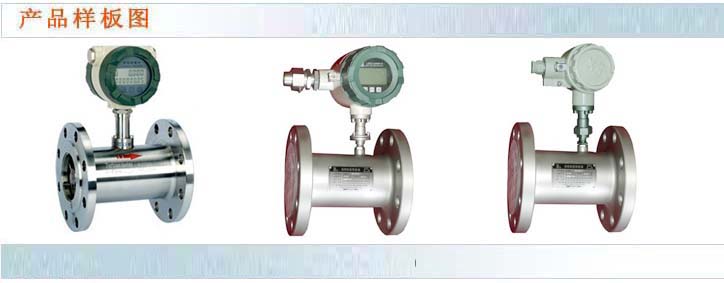

渦輪流量計 LWGY系列
LWGY型渦輪流量計是一種速度式流量測量儀表，用于測量流經封閉管道中的流體的流量，特別適用于較低粘度流體的流量測量，廣泛應用于石油、化工、冶金和材料研等領域的流量計量和控制。
■特點
1、高精確度，一般為±0.5%R，高精度型可達±0.2%R。
2、重復性好，短期重復性可達0.05%，正是由于具有良好的重復性，如經常校準或在線校準可得極高的精確度，在貿易結算中是優先選用的流量計。
3、適用范圍廣，可以測量水、石油產品（較低粘度）、不腐蝕流量計的化學液體等。
4、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。
5、范圍度寬，中大口徑為10:1，小口徑為6:1或5:1。
6、結構緊湊輕巧，安裝維護方便，流通能力大。
7、可選耐磨硬質合金軸和軸承，用于無潤滑性的液體，或含有懸浮物或腐蝕性的液體，提高流量計使用壽命。
8、縮小范圍度，提高測量下限值，也可用于高粘度流通的測量（****配在線效驗裝置）。
9、多種輸出、顯示方式適應不同的客戶需要。
■配置
LWGY渦輪流量計可根據用戶的需要來配置顯示器，以實現不同的功能：
1.配TBS型顯示器：現場顯示瞬時流量（5位液晶顯示）和累積總量（7位液晶顯示）；
2.配TBT型顯示器：現場顯示累積總量（6位液晶顯示）；
3.配TBL型顯示器：現場指針指示百分比瞬時流量。
4.簡易配置：配LWF-T型放大器，僅輸出脈沖信號，隔爆型為LWF-11，適配PLC的為LWF-11/P。
■主要技術指標
型號 | 公稱通徑DN(MM) | 流量范圍（m3/h）(QMax:上限) | 公稱壓力PN(MPA) | ****壓力損失（KPA） | |||||
基本誤差限±0.2% | 基本誤差限±0.5% | 基本誤差限±1.0% | |||||||
下限 | 上限 | 下限 | 上限 | 下限 | 上限 | ||||
LWGY-4 | 4 | 0.04 | 0.25 | 6.3 | ≤120 | ||||
LWGY-6 | 6 | 0.1 | 0.6 | 0.1 | 0.6 | 6.3 16* 25* 40* | ≤80 | ||
0.08 | 0.8 | ||||||||
LWGY-10 | 10 | 0.2 | 1.2 | 0.2 | 1.2 | ≤50 | |||
0.16 | 1.6 | ||||||||
LWGY-15 | 15 | 1 | 4 | 0.6 | 4 | ≤35 | |||
0.5 | 5 | ||||||||
LWGY-25 | 25 | 1.6 | 10 | 1.6 | 10 | ||||
1 | 10 | ||||||||
LWGY-32 | 32 | 2.5 | 16 | 2.5 | 16 | 1.6 2.5 4.0* 6.3* | |||
1.6 | 16 | ||||||||
LWGY-40 | 40 | 3 | 20 | 3 | 20 | ≤25 | |||
2 | 20 | ||||||||
LWGY-50 | 50 | 6 | 40 | 6 | 40 | ||||
4 | 40 | ||||||||
LWGY-65 | 65 | 10 | 60 | 10 | 60 | ||||
8 | 80 | ||||||||
LWGY-80 | 80 | 16 | 100 | 16 | 100 | ||||
12 | 120 | ||||||||
LWGY-100 | 100 | 25 | 160 | 25 | 160 | ||||
20 | 200 | ||||||||
LWGY-125 | 125 | 40 | 250 | 40 | 250 | ||||
30 | 300 | ||||||||
LWGY-150 | 150 | 50 | 300 | 50 | 300 | ||||
40 | 400 | ||||||||
LWGY-200 | 200 | 100 | 600 | 100 | 600 | ||||
80 | 800 | ||||||||
LWGY-250 | 250 | 160 | 1000 | 160 | 1000 | ||||
120 | 1200 | ||||||||
注：1、我公司還可設計生產特殊要求的渦輪流量傳感器（流量計） 2、流量范圍10:1的為寬流量，代號為“選型編碼”中的“K”。 3、*為特殊訂貨。 | |||||||||
注：若壓力等級（公稱壓力）是選型編碼中沒有的，則公稱壓力代碼為“Z”，并將公稱壓力盒標準寫明。
■計量部分性能
測量介質 | 水、輕質油、化學原料等 |
介質粘度 | 5mm2/s以下 |
介質溫度 | -20～120℃ |
公稱通徑 | 4～250mm |
公稱壓力 | PN1.6、2.5、4.0、6.3、2.0、5.0MPA |
精確度等級 | 0.2、0.5、1.0級 |
本體材料 | 耐酸不銹鋼SUS304 |
軸承材料 | 普通型：石墨，寶石（DN4～25） 耐磨型：硬質合金，硬質合金軸+陶瓷軸承（DN4～25） |
環境溫度 | -20～55℃ |
法蘭標準 | JB/T75-1994，GB/T9112-2000或按用戶要求 |

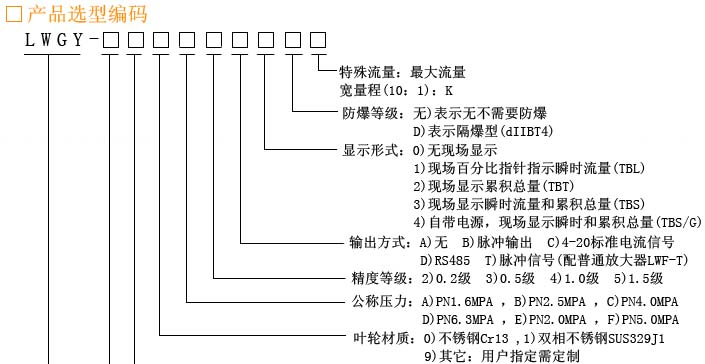

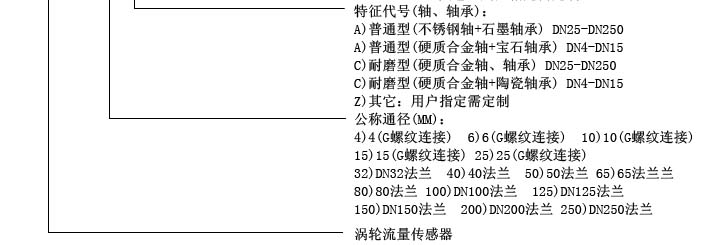

■選型方式：
一、確定公稱通徑：根據實際工作時的流量Q（常用流量），按照30%Qmax＜Q＜80%Qmax,確定Qmax,從“主要技術指標”表中，確定流量計的公稱通徑。
二、確定基本誤差限（精度等級）：根據實際使用的要求，確定選用± 0.2%、±0.5%還是±1.0%或其他。
三、確定公稱壓力：根據實際工作壓力，按照實際工作壓力＜公稱壓力的原
則，確定選用±0.2%、流量計的公稱壓力。
四、由選定的公稱通徑、基本誤差限（精度等級）和公稱壓力，按照“選型編碼”的內容，選定流量計型號。
選型舉例：LWGY-15A1D3C3/D表示：渦輪流量計（傳感器），公稱通徑：15mm，特征代號：普通型（硬質合金軸+寶石軸承），材料：雙相不銹鋼SUS329J1，壓力等級：PN6.3MPA，精度等級：0.5級，輸出：4～20mA標準電流信號輸出，顯示：現場瞬時流量和累積總量顯示（TBS型），防爆等級：隔爆型。
外形及安裝尺寸（注：圖中所示為帶普通型放大器）
注：直管段要求：一般情況下，流量計前需10D，流量計后需5D的直管段，特殊情況請見《渦輪流量計傳感器使用說明書》。
公稱通徑DN4～25（PN6.3MPA）
公稱通徑DN6～25（PN16、25、40MPA，卡套式連接）
公稱通徑DN32～250(PN1.6，2.5MPa)
■主要技術指標
基本配置
指標性能 | TBS型 | TBL型 | TBT型 |
總量顯示 | +進制7位，±1個顯示單位 | +進制6位，±1個顯示單位 | |
瞬時量顯示 | +進制5位，±0.1%±1個顯示單位 | 指針指示百分比 | |
脈沖當量設定范圍 | 1～9999 | 1～9999 | |
脈沖信號輸出 | 矩形波 低電平：≤1V 高電平：供電電壓VDD-2V（負載阻抗3kΩ） | ||
失電數據保護時間 | 5年 | 5年 | |
環境溫度 | -10～60℃ | ||
相對濕度 | ≤85% | ||
供電電壓 | 24VDC±10% | ||
耗電功率 | 2.5W | 2W | 2W |
重量 | 約2.5kg | 約2.8kg | 約2.3kg |
可選的配置
電流輸出 | 電流信號 | 4～20mA標準電流信號（或1-5V用戶特殊訂貨） |
輸出電流基本誤差限 | 0.3%F.S | |
輸出電流信號反應時間 | ≤0.5s | |
負載電阻 | 250Ω | |
恒流性能 | ≤±0.15%/△250Ω | |
RS485輸出 | （僅適用于TBS型） | MODBUS協議 |
防爆 | 防爆等級 | dIIBT4 |

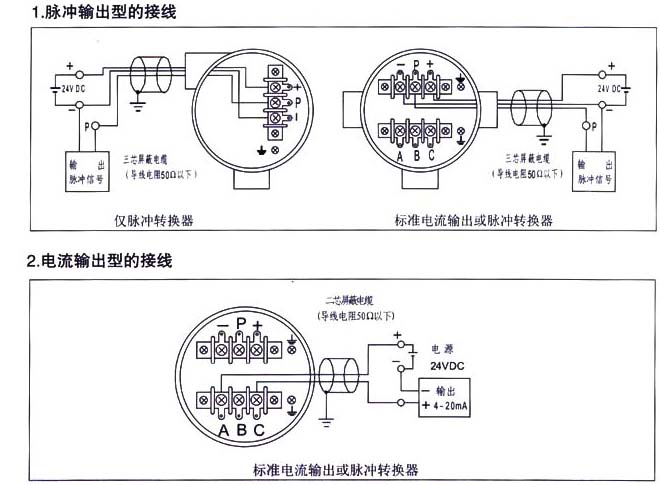

■ 接線圖
■積算儀
■放大器
LWF型放大器通過信號檢測裝置檢出渦輪轉動信號，轉換成電信號，進行信號處理后輸出電脈沖信號，供流量積算儀表或計算機顯示、計算流量。
普通型：LWF-T
隔爆型：LWF-11A,LWF-11B
隔爆型，適用于PLC編程控制器：LWF-11A/P，LWF-11B/P,本產品標準號：Q/YXBM382-93
