DT2031數字調節器

    概述DT2031數字調節器是基于電動單元組合儀表進行升級，采用數字化控制技術的新型過程控制儀表，是一種智能型調節器。特別適用于鍋爐三沖量水位控制系統（已應用于10～220T/h鍋爐）和減溫水控制系統，應用舉例見本說明書附頁。儀表的內部有功能強大的微處理器，根據不同用戶的要求進行組態設定，實現各種信號處理和控制功能。DT2031允許自由選擇輸入、輸出4～20mA或0～10mA信號，可配接不同信號輸出的變送器、執行器，實現具有微分前饋功能的PID、PI、PD、P控制方案，操作、組態、設定方便，性能價格比高，可用于電力、冶金、石油、化工等領域的自動化控制。

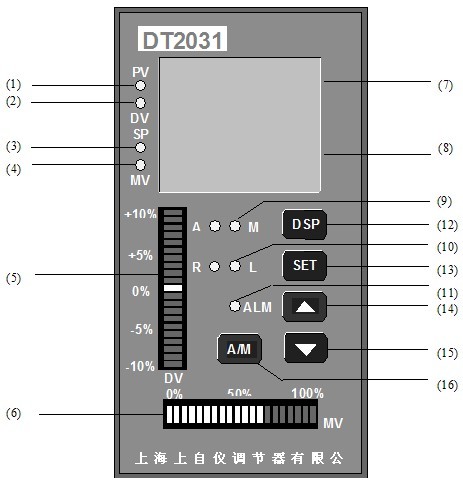

操作說明

代號	名稱	功能與應用
(1)	測量值指示燈	此燈亮?xí)r上排數字顯示器(7)顯示測量值（工程量值或百分比值）
(2)	偏差值指示燈	此燈亮?xí)r上排數字顯示器(7)顯示偏差值（工程量值或百分比值）
(3)	給定值指示燈	此燈亮?xí)r下排數字顯示器(8)顯示給定值（工程量值或百分比值）
(4)	輸出值指示燈	此燈亮?xí)r下排數字顯示器(8)顯示調節器輸出值，（百分比值）
(5)	偏差顯示器	顯示調節器偏差值，精確讀數只可在PV（1）燈亮?xí)r從(7)讀出
(6)	輸出顯示器	顯示調節器輸出值，精確讀數只可在MV（4）燈亮?xí)r從(8)讀出
(7)	數字顯示器	PV（1）燈亮?xí)r顯示測量值，DV（2）燈亮?xí)r顯示偏差值，參數設定/修改時顯示字符
(8)	數字顯示器	SP（3）燈亮?xí)r顯示給定值，MV（4）燈亮?xí)r顯示調節器輸出值，在參數設定/修改時顯示參數
(9)	工作狀態指示燈	A燈亮?xí)r表示“自動”狀態，M燈亮?xí)r表示“手動”狀態，燈閃亮?xí)r表示“跟蹤”狀態
(10)	給定狀態指示燈	L燈亮?xí)r表示調節器工作在內（本機）給定，R燈亮?xí)r表示調節器工作在外部（遠方）給定
(11)	報警指示燈	燈暗時表示無報警，燈常亮?xí)r表示出錯但不影響自動調節，燈閃亮?xí)r表示嚴重出錯強制進入手動工作狀態
(12)	顯示切換鍵	可使DV、MV用(7) (8)顯示，在設定/修改參數時用于選擇項目
(13)	設定鍵	按下2秒后進入?yún)?shù)設定/修改狀態，設定修改完畢用此鍵退出
(14)	數字增加鍵	參數設定/修改時使數字增加，“手動”時使輸出加大，內給定“自動”時使內給定值加大，單次按鍵增加量為量程的0.1%，長按此鍵為加速增加鍵。
(15)	數字減少鍵	參數設定/修改時使數字減少，“手動”時使輸出減少，內給定“自動”時使內給定值減少，單次按鍵減小量為量程的0.1%，長按此鍵為加速減小鍵。
(16)	手動/自動切換鍵	改變調節器工作方式，進行手動/自動狀態切換
