DR系列數據記錄儀（溫度巡回檢測儀）
數據記錄儀（溫度巡回檢測儀,以下簡稱數據記錄儀），是一種輸入溫度、直流電壓等模擬信號，在規定的時間間隔進行數據記錄的巡回檢測記錄儀。
數據記錄儀分成一體式和分離式二種，其中一體式有30點、20點、15點三種測定點數；分離式有主體和端子箱組成，主體想裝有把手可攜帶，也可用于嵌裝。****測量點數可達210點，共有5個種類。廣泛應用于工業爐溫度發布、電子產品特征試驗、氣象觀察、發動機測試、公害測定管理、原子能材料試驗、全自動校正裝置、測量研究和試驗等。
·帶有8種或9種測定量程
30點及15點的數據記錄儀帶有8種測定量程，其中熱電偶5種（S、K、J、E、T），直流電壓3種（±20mV、±50mV、±5V）。20點的記錄儀除上述8種測定量程外，還帶有PT100測溫電阻，共計9種測定量程。
在分離式記錄儀中，有用于5種測定量程（輸入點數為30點）及用于9種測定量程（輸入點數為20）的端子箱，均能與主體相連接。
·能分成8組進行記錄
能把測定的點數最多分成8組同時進行測量。（能任意分組，例如****組是K熱電偶，第2組式±20mV量程.....等等）。
·高精度
熱電偶的線性化式采用數字線性化方式，能達到高精度。
·數字鍵的設定方式及其設定的確認
分組設定，量程設定，時間間隔（打印周期）設定等均由數字鍵操作，設定方法簡單方便，此外，通過按動“列表打印”鍵，能把設定的內容全部打印出來。
·偏差運算功能
能把對應于****組****點的溫度差和電壓差直接打印出來，在測量溫度分布，十分有效。
·報警打印功能
用數字鍵輸入溫度，直流電壓等的設定值，打印時，如果數值偏離設定值，就會在打印出測定數據的同時，打印出H或L的標記。
使用這個功能就容易判斷合同或不合格。
·攜帶級嵌裝二用
儀表裝有手把，在移動使用場合，十分方便。儀表也可裝于儀表屏上，在拆除把手及上下罩殼后，即可用于嵌裝。
□型號規格
一體化
型號 | 測定點數 | 測定量程 |
DR030 | 30點 | S，K，E，J，T熱電偶絲及±20mV、±50mV、±5mV、等5種 |
DR020R | 20點 | 除上述外，再加上Pt100Ω測溫電阻共9種 |
分離式端子箱（測定點數30～210點）
型號 | 測定通道 | 輸入點數 | 測定量程 |
DX-TB1T | 001～ 030ch.用 | 30點 | S，K，E，J，T熱電偶 及±20mV、±50mV、 ±5V共8種 |
DX-TB2T | 031 ～060ch. 用 | 30點 | |
DX-TB3T | 061～ 090ch. 用 | 30點 | |
DX-TB4T | 091～ 120ch. 用 | 30點 | |
DX-TB5T | 121 ～150ch. 用 | 30點 | |
DX-TB6T | 151 ～180ch. 用 | 30點 | |
DX-TB7T | 181 ～210ch. 用 | 30點 |
·分離式主體（測定點數90點 、210點）
型號 | 測定點數 | 端子軸數 |
DR090L | ****90點 | 外接端子箱，可連接3只 |
DR210L | ****210點 | 外接端子箱，可連接7只 |
分離式端子箱（測定點20 ～140點）
型號 | 測定通道 | 輸入點數 | 測定量程 |
DX-TB1R | 001～ 030ch. | 20點 | S，K，E，J，T熱電偶 及 ±20mV、±50mV、 ±5V及Pt100熱電 阻共9種 |
DX-TB2R | 031 ～060ch. | 20點 | |
DX-TB3R | 061～ 090ch. | 20點 | |
DX-TB4R | 091～ 120ch. | 20點 | |
DX-TB5R | 121～ 150ch. | 20點 | |
DX-TB6R | 151 ～180ch. | 20點 | |
DX-TB7R | 181～ 210ch. | 20點 |
·分離式主體和端子箱的配套（測定點數20-90點）
主體 | 端子箱 | ||||||||||
DR090L | 測度點數 | 測定量程 | 20點 | 30點 | 40點 | 50點 | 60點 | 70點 | 80點 | 90點 | |
S、K、E、J、T熱電偶 | ‐ | DX-TB1T | ‐ | DX-TB1T | DX-TB1T | *3 | DX-TB1T | DX-TB1T | |||
除上述外、再加上 | DX-TB1R | ‐ | *1 | DX-TB2R | DX-TB2R | DX-TB3R | ‐ | ||||
□主要技術指標
·測量對象
測定點數：最多210點
測定量程：有8種測定量程和9種測定量程兩大類，在8種測定量程中，熱電偶有5種（S、K、E、J、T），直流電壓有3種（±20mV、±50mV、±5V）；在9種測定量程中，除上述8種外，還有測溫電阻（PT100Ω）。
分組數：最多8組
□標準測定范圍及測定精度
輸入 | 測定范圍 | 分辨率 | 測定精度 | ||
熱 | S | 0-1600℃ | 0.1℃ | ±0.2%用戶 | 不包括基準點補償精度及輸入端子溫度分布。 |
K | ‐200-1200℃ | ||||
E | ‐200-600℃ | ||||
J | ‐200-800℃ | ||||
T | ‐200-400℃ | ||||
電流 | ‐20-20mV | 1μV | |||
‐50-50mV | 10μV | ||||
‐5-5mV | 1mV | ||||
測溫電阻 | ‐200-500℃ | 0.1℃ | |||
溫度漂移：小0.005％/℃（顯示值）
基準點補償精度：±0.3℃（輸入端子板溫度平衡時）
輸入端子溫度分布：小于±0.2℃（輸入端子板溫度平衡時）
漂移實償：通過消零，自動進行補償
輸入特性：輸入阻抗大于8MΩ（加入輸入時）輸入偏置電流約2NA
****允許輸入電壓：DC ±20V
****允許同相電壓：DC 200V （包括各個輸入通道之間）
·安全功能
停電措施：停電時-（1)時鐘和時間間隔定時器能正常動作，設定值能繼續保持?！ 。?）設定、顯示、打印、測定功能停止運動。
復電時-（1)自動起動。（2）打印出停電和復電時間
停電保證時間-設定值能保持約6個月，時鐘及時間間隔定時器能動作18個小時。
斷線檢出：由信號源電阻值進行栓出。（電阻值大于約50kΩ時，定為斷線）。當與其它儀表或輸入方式并聯使用時，與大華儀表廠洽談。
超量程：帶顯示、打印功能。
欠量程：帶顯示、打印功能。
斷線：帶顯示、打印功能、
·設定方式
設定操作：通過數字鍵和功能鍵進行設定。
設定項目：月、日、時分 打印周期 分組 量程：能夠設定每組的偏差運算及報警打字，偏差運算的基準值式****組****通道的數字。 報警設定值（上下限、各組共同設定）。 重復顯點序
·動作規格
測定速度：約0.5s/點（DR210L型，約0.1s/點）
打印周期：1min-99h59min(每1min可任意設定)
測定方式：RUN-測定動作 SET-設定動作
測定動作：自動-按照時間間隔的設定時間打印指定點數的數據。 手動-用數據開關打印指定點數的任意時間的數據。 重復顯示-每隔1秒鐘重復顯示指定的點數。 巡回檢測-本儀表有多種選件，其中DR015、DR020、DR030、DR090的基型表，DR210的快速型儀表，帶RS232接口的儀表有巡回檢測功能。巡回檢測有快速、慢速二種可任意切換。快速0.5s/點、慢速1.5s/點。
打印機：打印模類型-熱敏式點矩陣打印機 打印速度-約0.5s/行
·顯示部
顯示元件：7段發光二極管顯示
顯示內容：點數編號-01-09或3為（DR210L） 數據-0-±20000 超量程、斷線 設定值-設定時顯示各設定值
·打印機部
記錄紙：折疊式熱敏記錄紙（發出黑色） 全長20m、寬60mm
打印內容：月、日、時間、點數編號、測定數據、單位、報警時上下限的報警標志、偏差運算標志、分組編號、量程、重復顯示點數、報警設定值。
·使用條件
環境溫度：-5-40℃
環境濕度：小于90％RH
電源：AC 220V ±10％ 50HZ、60HZ
功耗：約40W（正常時）
外形尺寸：149*280*380（mm)H*W*D
重量：一體式-約8kg 分離式-主體約7kg，端子箱約3kg
□選件
名稱 | 內容 |
傳送輸出 | 具體把測定數碼傳送到穿孔機等外部設備的功能，輸入 |
外部請求 | 從外部得到接點信號，具有與按下面板的數據開關 |
時間間隔輸出信號 | 在內藏的時間間隔定時器起動時，輸出接點信號，能應 |
外部時間間隔起動信號 | 通過外部的接點信號來控制時間間隔定時的動作的開 |
外部時鐘起動信號 | 通過外部的接點信號來控制時鐘的超動和停止，這時的 |
時鐘、時間間隔的分/秒轉換 | 時鐘和時間間隔均能獨立進行min/s切換，當轉換到秒 |
外部端子箱 （DR030，DR020用） | 輸入端子部從主體拆下裝到外接的箱殼上。標準距離2m。 |
模擬輸出 | 輸出重復顯示點序的模擬信號 |
BCD碼輸入 | 與模擬輸入不同，能夠在1點輸入數據信號（BCD碼） |
高速存取式 | 測定速度約0.1s/1點打印機打印速度約0.5s/行宜用于測 |
逆向打印 | 逆向打印文字和數據，切下打印好數據的記錄紙時，****點就位于上首。 |
GP-IB接口（IEEE488) | 是用于連接IEEEE488-1925標準的GP-IB總線的接口，能以聯機方機從外部設定動作和處理輸出數據。 |
RS232C | 是EIA標準的RS232串行接口，能以聯機方式從外部設定動作和處理輸出數據。 |
標準外輸入 | 是指壓力、流量、JIS標準外的熱電偶等輸入 |
□訂貨須知

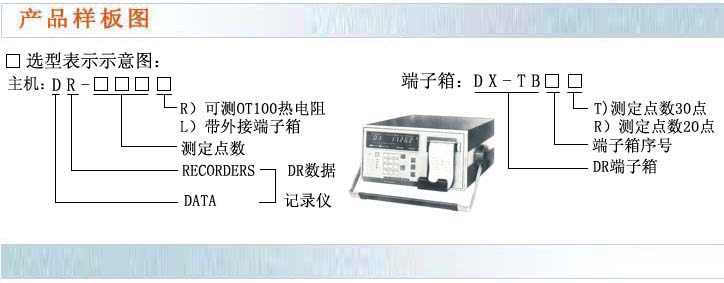

·型號 DR-□□□□
·端子箱型號、序號型號DX-TB□□
·特殊要求請向技術部門聯系
·訂貨時應注明：
1.有多少點需測量mA值，由大華廠在交貨時配給相應數量的精密電阻。
2.如希望再進行顯示、打印的讀數變換，將標準信號變換成你所需要的直觀的流量壓力、溫度等工程參數，本儀表可顯示變換量的工程參觀（無單位），可打印變換后的工程參數及工程單位（二位）。訂貨時要詳細寫明對應的變換值及變換單位。
